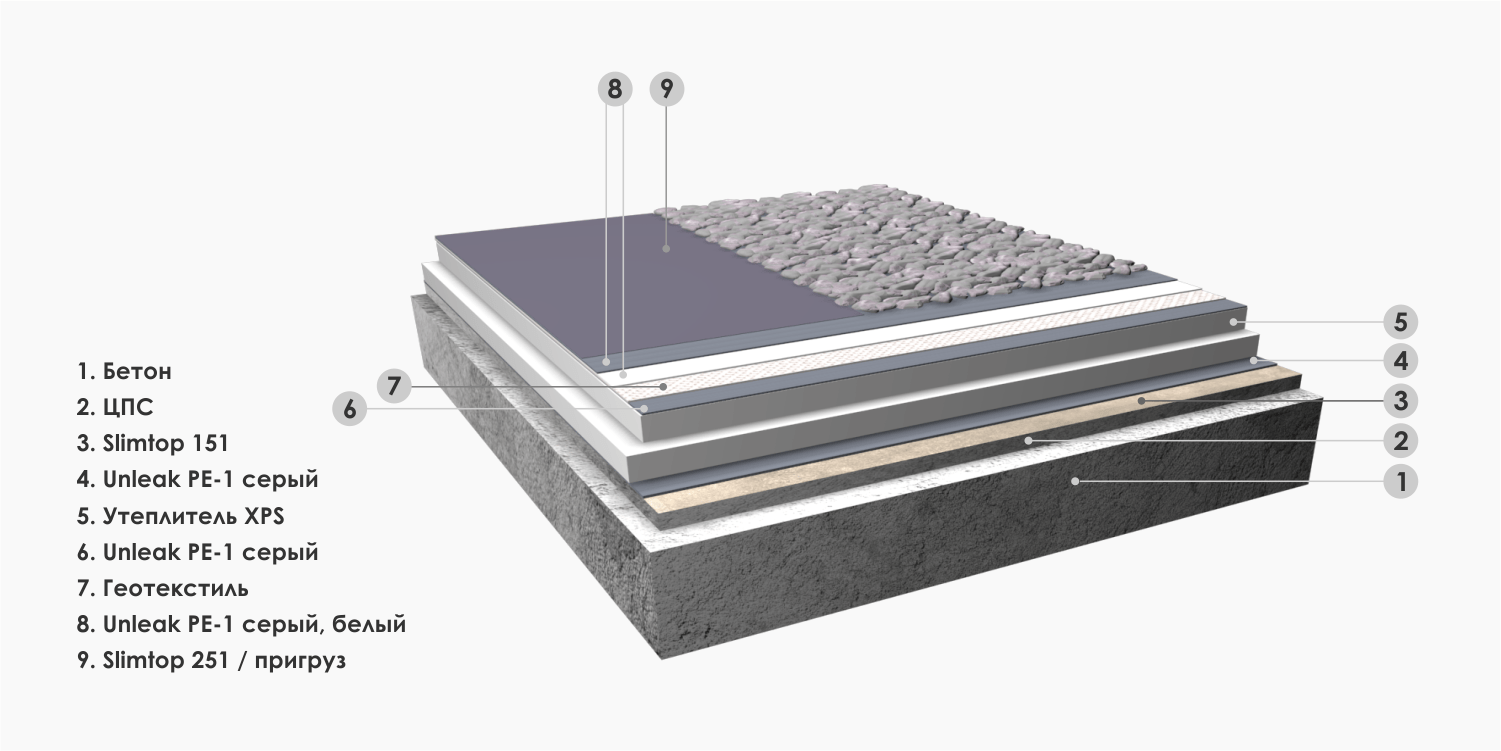

Устройство утепленной мастичной кровли

Oснование

По монолитной плите перекрытия (1) выполняется разуклонка с помощью цементно-песчаного раствора (2).
Стяжку выдерживают до набора прочности и высыхания до остаточной влажности не более 4 мас. %. Поверхность основания должна быть сухой, прочной, шероховатой, не содержать известкового (цементного) молочка, грязи, пыли, масла, инея, льда и других снижающих адгезию веществ. Прочность основания на сжатие должна быть не менее 10 МПа (М100). При наличии глубоких дефектов или неровностей выровнять поверхность с помощью ремонтного состава Procrete TR400. Перед нанесением покрытия поверхность обработать грунтом Slimtop 151 (3).

Слои

Плиты теплоизоляционного слоя (5) можно не крепить механически, а приклеивать на мастику Unleak PE-1 (4). Укладываются с зазором не более 5 мм и перепадом высоты на стыках не более 5 мм. Перед нанесением гидроизоляции все стыки между плитами следует проклеить скотчем, либо компенсаторами из геотекстиля, шириной 100–150 мм и мастикой Unleak PE-1.

Нанести первый слой мастики (6) с расходом 1,0 кг/м2 и, наклеенный на него, геотекстиль (7).
Второй слой мастики наносится с расходом 0,7–0,9 кг/м2.
Третий слой (8) с расходом 0,6–0,8 кг/м2. Нанесение производится вручную при помощи валиков (исключая поролоновые), щеток «Макловица», кистей, или механизировано — аппаратами безвоздушного распыления. При нанесении необходимо следить за нормами расхода мастики на один слой – он ни в коем случае не должен превышать 1,2 кг/м2, т. к. при этом снижаются механические характеристики покрытия. Рекомендуемый расход мастики 0,5…0,7 кг/м2 на каждый слой.
Каждый последующий слой наносят после высыхания предыдущего. Время между слоями определяется по фактическому высыханию и подлипу. Межслойный интервал зависит от влажности и температуры и составляет при +23 °С приблизительно 12-18 часов.

Мастику наносят слоями равномерной толщины, не допуская образования луж и наплывов и непрокрасов. Контроль непрокрасов поверхности осуществляется визуально. Для облегчения контроля при нанесении Unleak PE-1 в слоях следует использовать мастику разных цветов.

Для защиты от УФ рекомендуется применять Slimtop 252 (9) как финишный слой с расходом 0,1 — 0,2 кг на м2, так же возможно применение балласта в виде засыпки гравием.

Категория:

Описание

DISPOMIX — инновационное поколение промышленных строительных смесей для широкого спектра задач. Это новый продукт на российском рынке, который призван полностью изменить представление промышленных потребителей о строительных материалах отечественного производства.

Специализация

Продукция торговой марки DISPOMIX специально разработана для использования на производственных объектах, эксплуатируемых в сложных и экстремальных условиях. Специалистам при создании этих материалов удалось соединить лучшие достижения отечественных и мировых производителей, а также привнести собственные инновационные технологии и знания об особенностях и потребностях российской промышленности.

Название марки произошло в результате сочетания двух слов «disposable» — доступный и «mix» — смеси. «Доступное качество» сопровождает все стадии создания продукта — от разработки идеи и маркетинговых исследований до хранения и реализации.

Продукция по своим эксплуатационным характеристикам и свойствам нисколько не уступает, зачастую превосходит лучшие образцы западной индустрии. С материалами DISPOMIX удобно работать, их применение гарантирует максимально высокие результаты. Успех и безупречное качество строительных смесей DISPOMIX обеспечивается многолетним опытом и высокими компетенциями специалистов нашей компании, передовыми разработками в области производства, инноваций и сервиса.

Антикоррозионные мастики Вектор, производства нашей компании хорошо себя зарекомендовали и широко применяются на объектах топливно-энергетического сектора, трубопроводах тепловых сетей, градирнях, очистных сооружениях, химических комбинатах. Применения данных сверхстойких составов, позволяет экономить огромные средства за счет снижения аварийности и продления сроков эксплуатации объектов и сооружений.

Области применения

Сегодня бренд DISPOMIX включает в себя 82 решения для сферы промышленного строительства. К основным областям, где материалы находят применение, относятся:

  • производственные предприятия
  • аграрно-промышленные объекты
  • топливно-энергетические предприятия
  • складские и логистические комплексы
  • военно-промышленные объекты
  • авто-дорожная инфраструктура
  • гидротехнические сооружения

Надежные решения

Мы смогли предложить отечественному рынку качественно новый продукт, который может удовлетворить требования самого взыскательного заказчика. Выпускаемая продукция на 100% соответствует международным и отечественным стандартам качества и безопасности. Компания регулярно расширяет ассортимент сухих смесей для строительства, постоянно проводит исследования, разрабатывает инновационные технологии, испытывает новые рецептуры. Мы с уверенностью смотрим в будущее, активно развиваемся, чтобы предлагать своим клиентам лучшие решения.

Похожие товары

  • Быстрый просмотр

    Устройство балластной кровли

    Add to wishlist

    Oснование

    По монолитной плите перекрытия (1) для предотвращения накопления осадков на поверхности выполняется стяжка с помощью цементно-песчаного раствора, под уклоном в 2-6 градусов в направлении сливов.

    Стяжку выдерживают до набора прочности и высыхания до остаточной влажности не более 4 мас. %. Поверхность основания должна быть сухой, прочной, шероховатой, не содержать известкового (цементного) молочка, грязи, пыли, масла, инея, льда и других снижающих адгезию веществ. Прочность основания на сжатие должна быть не менее 10 МПа (М100). При наличии глубоких дефектов или неровностей выровнять поверхность с помощью ремонтного состава Procrete TR400. Сего же помощью выполнить галтели в узлах примыканий.

    Слои

    Перед нанесением покрытия поверхность обработать грунтом Slimtop 151 (2) с расходом 150 – 300 г/м2.

    Нанести первый слой мастики Unleak PE-1 (3) с расходом 1,0 кг/м2 и наклеить на него геотекстиль (4). Второй слой мастики наносится с расходом 0,7–0,9 кг/м2. Третий слой с расходом 0,6–0,8 кг/м2. Нанесение производится вручную при помощи валиков (исключая поролоновые), щеток «Макловица», кистей, или механизировано — аппаратами безвоздушного распыления.

    При нанесении необходимо следить за нормами расхода мастики на один слой – он ни в коем случае не должен превышать 1,2 кг/м2, т. к. при этом снижаются механические характеристики покрытия. Рекомендуемый расход мастики 0,5…0,7 кг/м2 на каждый слой. Каждый последующий слой наносят после высыхания предыдущего. Время между слоями определяется по фактическому высыханию и подлипу. Межслойный интервал зависит от влажности и температуры и составляет при +23 °С приблизительно 12-18 часов. Мастику наносят слоями равномерной толщины, не допуская образования луж и наплывов, а также непрокрасов. Контроль непрокрасов поверхности осуществляется визуально. Для облегчения контроля при нанесении Unleak PE-1 (5) в слоях следует использовать мастику разных цветов

    Плиты теплоизоляционного слоя (6) можно приклеивать на мастику Unleak PE-1. Укладываются с зазором не более 5 мм и перепадом высоты на стыках не более 5 мм.

    Утеплитель укрывается геотекстилем (7) плотностью 300г/м2 и засыпается балластом (8) из гравия фракции 20-40 мм толщиной более 50 мм.

    Подробнее
  • Быстрый просмотр

    Бесшовное полимерное покрытие для морозильных камер

    Add to wishlist

    Oснование

    Цементное основание должно быть плотным, не «зыбким», ровным (просвет под рейкой 2м не более 2,0 мм), с минимальной прочностью на сжатие 25 МПа и на растяжение 1,5 МПа.
    Под цементным основанием должна быть выполнена гидроизоляция, препятствующая поднятию капиллярной влаги. Минимальная температура окружающей среды и основания +5ºС, максимальная температура окружающей среды и основания +30ºС. При нанесении материала температура всегда должна быть на 3ºС выше точки росы!

    Температура материала и основания, влажность и температура воздуха напрямую влияют на такие свойства материалов как вязкость (текучесть), время жизни, сроки полимеризации, внешний вид поверхности и наличие/отсутствие различных дефектов. Наличие сквозняков может привести к дефектам поверхности: пузыри, рябь, шагрень, липкие участки.
    Рекомендованная температура материала при использовании от +15 до +23 ºС. При необходимости выполнить охлаждение материала до достижения требуемой температуры. Все необходимые материалы и оборудование должны находиться в максимальной доступности от места проведения работ, так как материал имеет лимитированное время сохранения удобоукладываемости.

    При применении грунтовки SlimTop 151 (2) максимальная относительная влажность воздуха 60%, максимальное содержание влаги в основании не более 3,0 масс.%. Недопустимо появление капельного конденсата и разливов воды, что может привести к дефектам поверхности. Цементное основание рекомендуется подготовить с применением дробеструйной обработки, допускается подготавливать с применением фрезеровальной + шлифовальной обработки.

    Старые покрытия (включая упрочненный слой «топпинг») полностью удалить; все имеющиеся трещины, а также, в случае выполнения бесшовного покрытия, то и температурно-усадочные швы, расшить и расчистить.

    По периметру заливки, а также всех ограждающих конструкций, колонн, приямков, фундаментов, канализации выполняется анкерный шов. Особое внимание уделить выполнению узлов примыкания напольного покрытия со стенами и порогам. После механической обработки поверхность основания необходимо тщательно обеспылить.

    В итоге поверхность основания должна быть без повреждений, чистой, без цементного молока, масла и не содержать непрочно держащиеся и прилипшие частицы.

    Слои

    Армированный бетон (1)

    Полиуретановый грунт Slimtop 151 (2) наносится за два и более раз до полного насыщения. Первый слой рекомендуется наносить валиком. Последний слой равномерно присыпается кварцевым песком Slimtop QS 0103.

    Основной защитный слой (3) материал SlimTop 352E, типовой толщиной нанесения 1,6-3 мм, готовится к применению в соответствии с рекомендациями производителя. Нанесение материала производить со стороны противоположной выходу. Для удаления воздуха и получения равномерной толщины обработать поверхность игольчатым валиком.

    Прокатку следует проводить во взаимно перпендикулярных направлениях в течение 20-30 минут, не более, во избежание образования на поверхности следов от валика. Не допускать попадания капель смешанного материала на отгрунтованную поверхность, в противном случае, в дальнейшем, в этом месте возможен дефект в виде вздувшегося участка покрытия.

    Не допускается делать перерывы в нанесении между отдельными заливками более чем на 15 мин. В противном случае может образоваться видимая граница. Нарезка новых температурно-усадочных швов в укладываемом покрытии не требуется.

    Нанесение декоративных флоков (4)

    Для придания декоративности напольному покрытию возможно применение флоков. Они наносятся через 5-10 мин после нанесения материала и прокатывания его игольчатым валиком.

    Подробнее
  • Быстрый просмотр

    Финишное полимерцементное покрытие

    Add to wishlist

    Oснование (1)

    Высокая стойкость к истирающим нагрузкам и негорючесть позволяет использовать состав для устройства полов в помещениях с высокой пешеходной нагрузкой (жилые и офисные помещения, гостиницы, рестораны, административные здания, торговые центры, здания аэропортов, железнодорожных вокзалов, вестибюлей метро и т.п.), а также в помещениях с интенсивным движением транспорта на эластичных колесах (парковки, погрузочные платформы, промышленные здания и складские комплексы).

    Для выполнения выравнивания пола с помощью полимерцеменых составов Casttop основание должно соответствовать следующим требованиям:

    • бетон или ЦПС должна быть выдержанной,
    • марочной прочностью не менее М200,
    • организованы деформационные швы,
    • отсутствовать пустоты (бухтение).

    Грунтование (2)

    Основание должно быть очищено от пыли, непрочных частиц и загрязнений (масляных пятен, непрочной краски и т. п.). Основанию необходимо придать дополнительную шероховатость механическим способом (при помощи шлифовальной, фрезеровочной или дробеструйной машины) и обеспылить пылесосом. Трещины должны быть расшиты и заполнены соответствующими ремонтными составами PROCRETE. Выбоины и значительные локальные перепады основания рекомендуется предварительно выровнять.

    Провести нивелирование основания. Отметить места локальных неровностей. Задать требуемый уровень пола путем установки точечных меток с шагом 1,5х1,5 м. Отметить места расположения на основании конструкционных и деформационных швов. Определить полосы заливок в зависимости от способа нанесения материала и производительности работ. Рабочие полосы и места примыканий к дверным проемам ограничить путем наклейки специальных барьеров или скотча.

    Для увеличения прочности сцепления с основанием (адгезии), улучшения растекаемости и снижения вероятности образования кратеров на поверхности, необходимо обработать ее используя праймер Dispomix PG480 (2). Рекомендуется проводить грунтование в 2 слоя, разбавляя праймер для 1 слоя в соотношении 1:5, для 2 слоя – 1:3. Качественно подготовленная поверхность должна быть блестящей, без сухих матовых мест. Перед проведением работ дождаться полного высыхания праймера.

    Базовое выравнивание составом Casttop NL580 (3)

    По примыкания к стенам и колоннам должна быть установлена демпфирующая лента. Приготовления смеси производить согласно рекомендациям производителя. Готовый раствор выливается на основание сплошной полосой по ширине выбранного участка заливки. Последующие порции раствора наносятся с небольшим нахлестом на предыдущую полосу.  Раствор распределяется по поверхности при помощи ракли, металлического шпателя или правила.
    Удаление вовлеченного при перемешивании воздуха и окончательное выравнивание осуществляется путем прокатывания игольчатого валика по поверхности пола в двух взаимно перпендикулярных направлениях. Длина игл валика должна превышать толщину залитого слоя.
    В зависимости от толщины слоя и температурно-влажностных условий на объекте, поверхность пригодна для хождения через 4 — 6 часов.

    Через 12 — 36 часов допустимо последующее финишное нанесение Casttop FL215 (4) аналогично CastTop NL580.

    Необходимо перенести деформационные швы, находящиеся в конструкции основания, на чистовую поверхность пола при помощи шоврезчика или угловой шлифовальной машины. Шов должен пройти через весь залитый слой и совпасть со швом в основании. После нарезки усадочных швов необходимо очистить их от пыли и заполнить эластичным герметиком UNLEAK PU-1K.

    Нанесение защитного покрытия Dispomix PV100 (5)

    Для уменьшения пыления, воздействий воды, проникновению масел, разбавленных кислот, щелочей и исключения преждевременного испарения влаги. Рекомендуется применение защитного состава Dispomix PV100.

    С помощью пневмораспылителя, кисти или валика с коротким ворсом средство аккуратно и быстро нанести тонким равномерным слоем на обрабатываемую поверхность.
    При низкой влажности воздуха может возникнуть потребность в защите полимерцементного покрытия от избыточной потери влаги. Для этого поверхность сразу после высыхания защитного состава следует укрыть полиэтиленовой пленкой.
    Материал можно наносить как в один, так и в несколько слоев. Время высыхания одного слоя материала и нанесения следующего —  3 — 4 часа. Полная нагрузка на поверхность пола допускается не ранее, чем через 24 часа после нанесения материала.

    Подробнее
  • Быстрый просмотр

    Эксплуатируемый участок кровли

    Add to wishlist

    Oснование

    Монолитная плита перекрытия (1)
    Перед нанесением материала необходимо удалить с поверхности пыль, масляные пятна и другие загрязнения, препятствующие сцеплению материала с поверхностью, разрушающиеся и слабые части бетона необходимо демонтировать механически при помощи ударного инструмента или по технологии очистки бетона пескоструйным или водоструйным методом. При наличии глубоких дефектов или неровностей выровнять поверхность с помощью ремонтного состава Procrete TR400 или Procrete FR450. На внешних углах сделать фаски под углом 45°, на внутренних углах – галтель радиусом не менее 30 мм.

    Слои

    Сухие, сильно впитывающие основания должны быть насыщены водой. Температура основания перед применением двухкомпонентной полимерцементной гидроизоляции Unleak WE2 (2) должна быть в пределах от + 5°С до +30°С. После смешивания компонентов Unleak WE2 материал наносится при помощи макловицы, кисти, шпателя. Первый слой наносится в одном направлении, второй слой наносится в перпендикулярном направлении. Толщина нанесения одного слоя не должна превышать 2 мм. На основаниях с небольшими трещинами, подверженных интенсивным нагрузкам и галтелях необходимо усиление гидроизоляционного слоя стекловолоконной щелочестойкой сеткой Unleak Cell 55. Последующие отделочные виды работ можно проводить через 3 суток.

    После монтажа теплоизоляционного слоя (3) необходимо выполнить разуклонку с помощью армированной цементно-песчаной стяжки (4) исходя из последующих эксплуатационных нагрузок, но толщиной не менее 50 мм и марочной прочностью не менее М200.

    После набора необходимой прочность стяжки, но не ранее чес через 2 недели произвести нанесение еще одного слоя двухкомпонентной полимерцементной гидроизоляции Unleak WE2 (5). Наносить аналогично первому слою.

    Спустя 3 дня с помощью клей для керамогранита и камня Installer MX300 класса C2E S1 (6) можно производить укладку керамической облицовки (7). Клей наносить, стараясь не оставлять пустот. Для обеспечения беспустотной укладки, помимо нанесения клея на основание, необходимо нанести клеевой раствор на монтажную сторону плиты кельмой с размером зубца не более 4 мм. При укладке плиты необходимо следить за тем, чтобы борозды клеевого состава были перпендикулярны бороздам клея на основании. Спустя 24 часа можно производить заполнение швов эластичной водоотталкивающей затиркой для плитки.

    Подробнее

Устройство утепленной мастичной кровли
